熱成像人體測溫安檢門系統

　　熱成像人體測溫安檢門系統

　　1. 系統概述

　　2019年底武漢爆發新型冠狀病毒疫情，該病毒具有人傳人、醫務人員感染、一定范圍社區傳播特點，疫情已經擴散至全國各地。新型冠狀病毒的主要癥狀之一是體溫異常，國家衛健委高級別專家組組長、中國工程院院士、國家呼吸系統疾病臨床研究專家鐘南山表示，新型肺炎存在人傳人現象，武漢減少輸出是非常重要的一個方面，武漢會有很?chē)?yán)格的篩查檢測措施，特別是體溫檢測。隨著春節后工廠開工，學校開學，全國即將迎來大規模人員流動，如何快速的對流動人員進行體溫篩查是十分迫切的需求。

　　測溫安檢門是通過非接觸方式檢測人體溫度，可以簡捷、安全、直觀、準確的查找、判斷人員是否存在體溫異常現象，迅速采取措施解決防止發熱人員流動，分人體測溫和人臉測溫兩種。

　　因此，本系統設計建設一套基于測溫安檢門人體測溫篩查的整體解決方案，能夠幫助用戶快速發現體溫異常的人員。

　　2. 系統架構

　　圍繞公共衛生突發事件下的人體測溫預警管控業務建設要求，系統提供測溫安檢門無感篩查模式。

　　圖1 測溫安檢門拓?fù)鋱D

　　該模式主要用于對人流量較大的單個站點或出入口，快速布設測溫安檢門，安檢門本地LCD屏可顯示當前通過人員溫度數值，超過設定閾值可聯動安檢門本地聲光報警。連接網絡，通過計算機上的報警管理軟件可實時查看當前通過人員熱力圖，做到實時監測和實時報警。

　　對于突發公共衛生事件下，該模式可以用于對公共人員快速實施無感測溫，主動發現異常體溫人員，提高應急事件響應效率。

　　3. 技術原理

　　熱成像測溫原理：

　　自然界中，一切物體只要其溫度高于絕對零度(-273℃)都能輻射電磁波。熱成像主要采集熱紅外波段(8μm-14μm)的光，來探測物體發出的熱輻射。熱成像把熱輻射轉化為灰度值，通過黑體輻射源標定得到的測溫算法模型(溫度灰度曲線)建立灰度與溫度的準確對應關系，從而來實現測溫功能。

　　熱成像體溫篩查：

　　熱成像體溫篩查是指通過熱像儀(非接觸式方式)初步對人體表面溫度進行檢測，超過正常體溫即判斷存在發燒的可能性，這種情況下建議復測;復測方法，建議使用耳溫槍或者水銀溫度計測溫。

　　對于人體而言，體內溫度相對是恒定的(具體內容：肛門溫度： 36.6℃～38℃;口腔溫度： 35.5℃～37.5℃;腋下溫度：34.7℃～37.3℃;耳蝸溫度： 35.8℃～38℃;額頭溫度：35.8℃～37.8℃)，但是人臉部溫度，由于流汗或者風吹影響，會有一定的變化。測溫安檢門上的熱成像相機通過檢測人表面的熱輻射進行測溫，測溫結果也會隨著流汗或者風吹出現波動，因此熱成像體溫篩查系統建議用于室內相對穩定環境。

　　4. 系統組成

　　1)測溫人體安檢門方案

　　推薦場景：

　　室內主要出入口：學校/醫院/公安/政府/企業園區等人群聚集人流量大場景出入口

　　交通核心通道：機場/鐵路/車站/海關等核心通道

　　公共場所：學校/醫院等室內公共場所

　　系統組成：系統由測溫人體安檢門系統和后端視頻存儲服務器或iiface管理軟件組成。

　　測溫人體安檢門系統包括人體安檢門及測溫?zé)岢上裣鄼C(jī);

　　后端包括智能視頻存儲服務器(NVR)或者現場電腦安裝客戶端管理軟件。

　　圖2 測溫人體安檢門方案系統拓?fù)鋱D

　　業務流程：

　　圖3 測溫人體安檢門方案業務流程圖

　　系統功能：通過測溫人體安檢門上的熱成像相機(非接觸式方式)，初步對進入測溫范圍的人員進行人體溫度檢測。如發現溫度異常個體，觸發安檢門本地聲光報警，觸發后端設備聯動聲光報警(外接聲光報警)，提醒現場工作人員進一步處置。

　　系統優勢：

　　1、無感測溫：可對通過安檢門的人員進行臉部溫度測試，溫度精度度：±0.5℃，測試距離：0.3米-3米;

　　2、人體溫度初篩：可通過安全溫度閾值設置，超過該閾值，可聯動安檢門本地聲光報警，建立首道防線;

　　3、金屬檢測：可檢測到1個回形針大小的金屬，有效進行違規物品核驗;

　　方案清單：測溫人體安檢門+ 電腦 +客戶端

　　2)測溫人臉安檢門方案

　　推薦場景：

　　室內主要出入口：學校/醫院/公安/政府/企業園區等人群聚集人流量大場景出入口

　　交通核心通道：機場/鐵路/車站/海關等核心通道

　　公共場所：學校/醫院等室內公共場所

　　系統組成：系統由測溫人臉安檢門系統和后端視頻存儲服務器或iiface管理軟件組成。

　　測溫人臉安檢門系統包括人臉安檢門及測溫?zé)岢上裣鄼C(jī);

　　后端包括智能視頻存儲服務器(NVR)或者現場電腦安裝客戶端管理軟件。

　　系統拓?fù)鋱D如下：

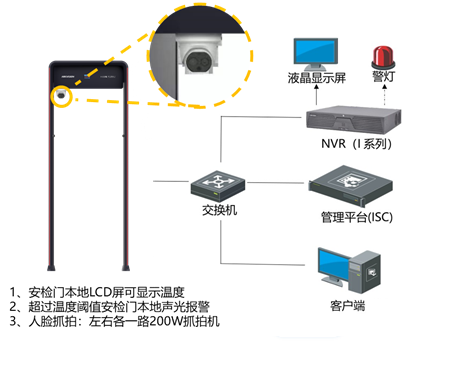

　　圖4 測溫人臉安檢門方案系統拓?fù)鋱D

　　業務流程：

　　圖5 測溫人臉安檢門方案業務流程圖

　　系統功能：通過測溫人臉安檢門上的熱成像相機(非接觸式方式)，初步對進入測溫范圍的人員進行人體溫度檢測。如發現溫度異常個體，觸發安檢門本地聲光報警，觸發后端設備聯動聲光報警(外接聲光報警)，提醒現場工作人員進一步處置。

　　系統優勢：

　　1、無感測溫：可對通過安檢門的人員進行臉部溫度測試，溫度精度度：±0.5℃，測試距離：0.3米-3米;

　　2、人體溫度初篩：可通過安全溫度閾值設置，超過該閾值，可聯動安檢門本地聲光報警，建立首道防線;

　　3、人臉抓拍：左右各一路200W攝像頭，可對通過安檢門的人員進行人臉抓拍，抓拍成功率99%以上，實現安檢測溫過程可查;

　　4、金屬檢測：可檢測到1個回形針大小的金屬，有效進行違規物品核驗;

　　5、聯網功能：可實現聯網互通，搭配平臺進行人臉數據、客流數據、報警數據、通過人員和溫度精準匹配等數據進行匯聚應用;

　　方案清單：測溫人臉安檢門+ 電腦 +客戶端

　　5. 功能介紹

　　1)測溫人體安檢門

　　1、無感測溫：可對通過安檢門的人員進行臉部溫度測試，溫度精度度：±0.5℃，測試距離：0.3米-3米;

　　2、超高檢測靈敏度：可檢測到半個回形針大小的金屬，不會漏報和串報。

　　3、智能分辨：能區分鐵磁質和非鐵磁質金屬物品。

　　4、獨創飛物報警功能：金屬物體從門中間拋過也會準確報警。

　　5、超低探測高度：離地2CM以上的金屬物體進入檢測區域均可報警。

　　6、多區位報警功能：人體不同位置的多個金屬通過安檢門時同時報警，并可以指示多個金屬的位置。

　　7、開機自診斷功能：開機時對系統進行自檢，并顯示檢測結果。

　　8、多區域獨立探測：12個獨立探測區域，每個區域1000級靈敏度等級調節。

　　9、模塊化組件設計：運輸、維護方便快捷。

　　2)測溫人臉安檢門

　　1、無感測溫：可對通過安檢門的人員進行臉部溫度測試并進行人員精度匹配，溫度精度度：±0.5℃，測試距離：0.3米-3米;

　　2、人體溫度初篩：可通過安全溫度閾值設置，超過該閾值，可聯動安檢門本地聲光報警，建立首道防線;

　　3、人臉抓拍：左右各一路200W攝像頭，可對通過安檢門的人員進行人臉抓拍，實現安檢過程可查

　　4、超高抓拍率：相機1.3m，抓拍身高1.45-1.85m區間，抓拍距離1.5m，抓拍成功率99%以上;

　　5、金屬檢測：可檢測到1個回形針大小的金屬，有效進行違規物品核驗;

　　6、聯網功能：可實現聯網互通，搭配平臺進行人臉數據、客流數據、報警數據、通過人員和溫度精準匹配等數據進行匯聚應用;

　　7、多區位報警功能：人體不同位置的多個金屬通過安檢門時會同時報警，并可以指示多個金屬的位置，最多支持18區位。

　　8、模塊化組件設計：運輸、維護方便快捷。

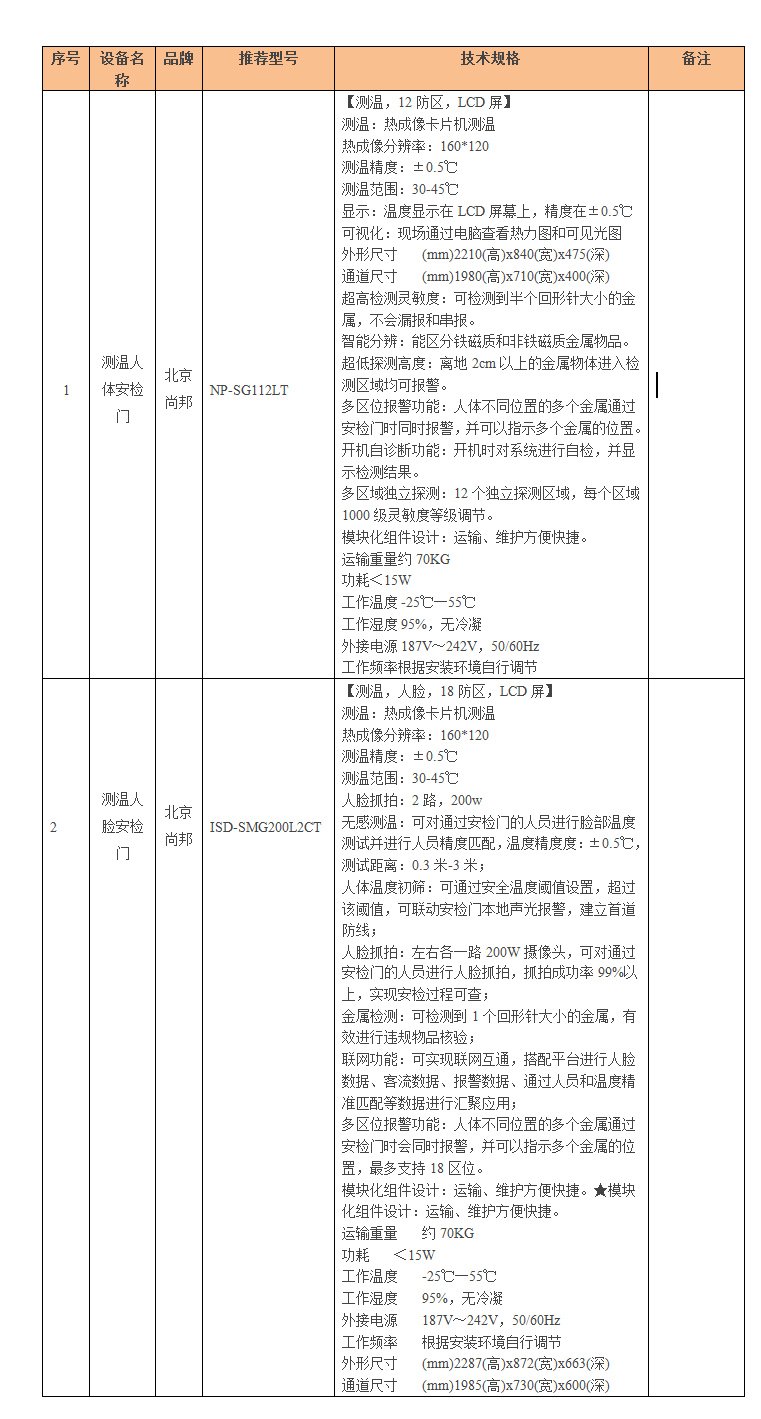

　　6. 產品配套清單
